product_long_description

Product Properties

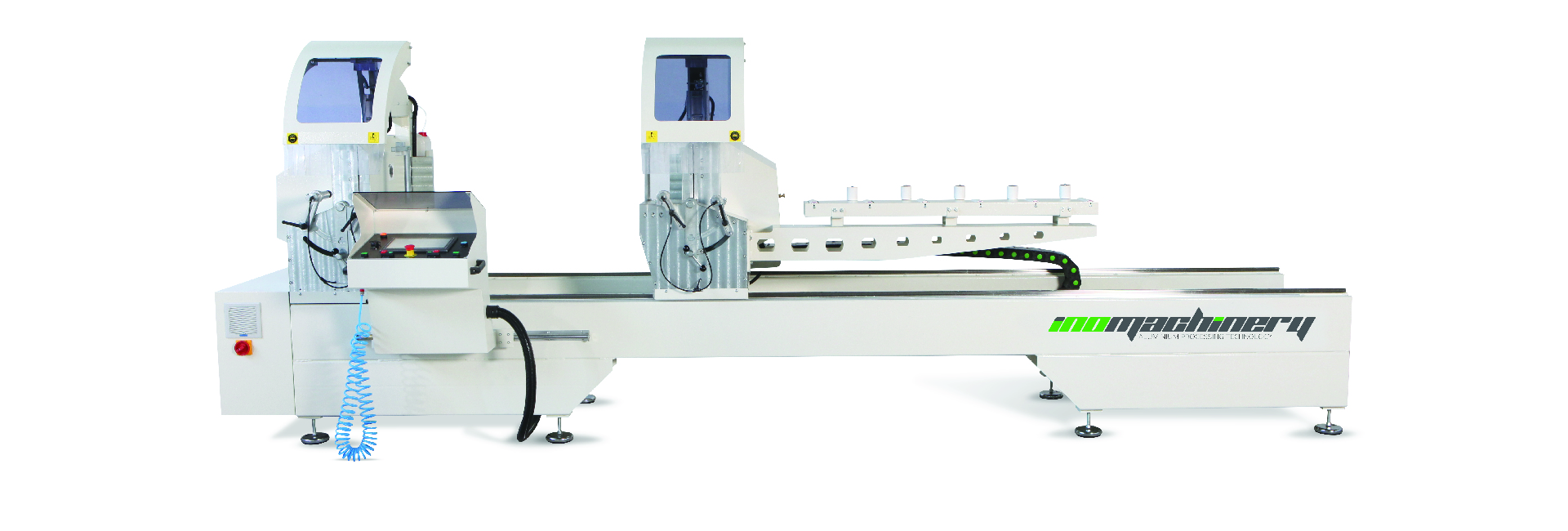

Máquina de corte de doble cabeza controlada por CNC con sierras de 500′ especiales para perfiles de aluminio.
Corte preciso de perfiles de ambas cabezas al mismo tiempo abriendo las cabezas hacia adentro y desechando las sierras al mismo tiempo. Dos sierras con un diámetro de 500 mm se enfrían por una unidad de lubricación por pulverización. Las cabezas pueden inclinarse hacia adentro a 45 grados, los grados intermedios se ajustan manualmente.
Mecanismo de sierra con accionamiento hidroneumático.
Gracias a la computadora industrial con pantalla táctil TFT-LCD de 10.2″, el control de la máquina se ha simplificado al máximo, y el uso de menús como la introducción de listas de corte, extracción de listas de optimización de los programas de optimización se ha hecho fácil de usar.

machinery_dimentions

Machine Dimensions

Dimensiones netas: 5.350 X 1.840 X 1.615 mm.
Dimensiones del embalaje: 5.770 x 2.050 x 1.500 mm.
Peso: 1.800 Kgs.

profile_processing_software

Profile Machining Software

Un software de control de corte de perfil se opera en la máquina a través de un panel táctil.
La máquina se opera introduciendo la longitud del perfil y los ángulos de corte que se cortarán en la pantalla.
Es posible importar datos de los programas de fabricación de ventanas a la máquina en formato .csv a través de cable USB o LAN o Wi-Fi, para cortar a través de la lista e imprimir códigos de barras en cada perfil de corte.
Gracias al software de procesamiento de perfiles especial de Ino Makine, es posible combinar las máquinas de corte con los centros de mecanizado y comunicar las máquinas de diferentes marcas entre sí.

processing_dimensions

Machining Dimensions

La máquina, que tiene una longitud de corte neta de 4.000 mm, puede dimensionar perfiles de hasta 8.000 mm de longitud con soporte de software. Según el diagrama de corte, la altura de corte es de 250 mm, la anchura de corte es de 174 mm. La medida de corte neto a 90 grados cuando las dos cabezas están cerca una de la otra: 290 mm.El tamaño de corte neto de las dos cabezas a 45 grados cuando se aproximan: 450 mm.El tamaño de parte más corto que se puede cortar a 45 grados con un descanso de parte corta: 250 mm.

body

Main Body

Marco de acero soldado normalizado por tratamiento térmico.
El cuerpo principal de la máquina se mecaniza en el centro de mecanizado de acero CNC de 5 ejes.
Todo el cuerpo está pintado con pintura electrostática en polvo. La mayoría de las piezas mecánicas se mecanizan en nuestros propios centros de mecanizado CNC o se mecanizan en material fundido.
Durante el proceso de diseño, nuestro equipo de diseño prioriza la facilidad de uso y la ergonomía de las máquinas de los operadores.
En la estructura mecánica, no solo se utilizan acero y aluminio; al mismo tiempo, las piezas de fundición de fibra de vidrio también se utilizan para reducir el peso del puente de procesamiento y dar a la máquina un aspecto más estético.

main_milling_motors

Spindles

3,0 kW 2.800 rpm motores de hoja de sierra.

electric_panel_and_control_terminal

Electrical Box and Controller Terminal

El panel eléctrico está soldado al lado derecho de la máquina.

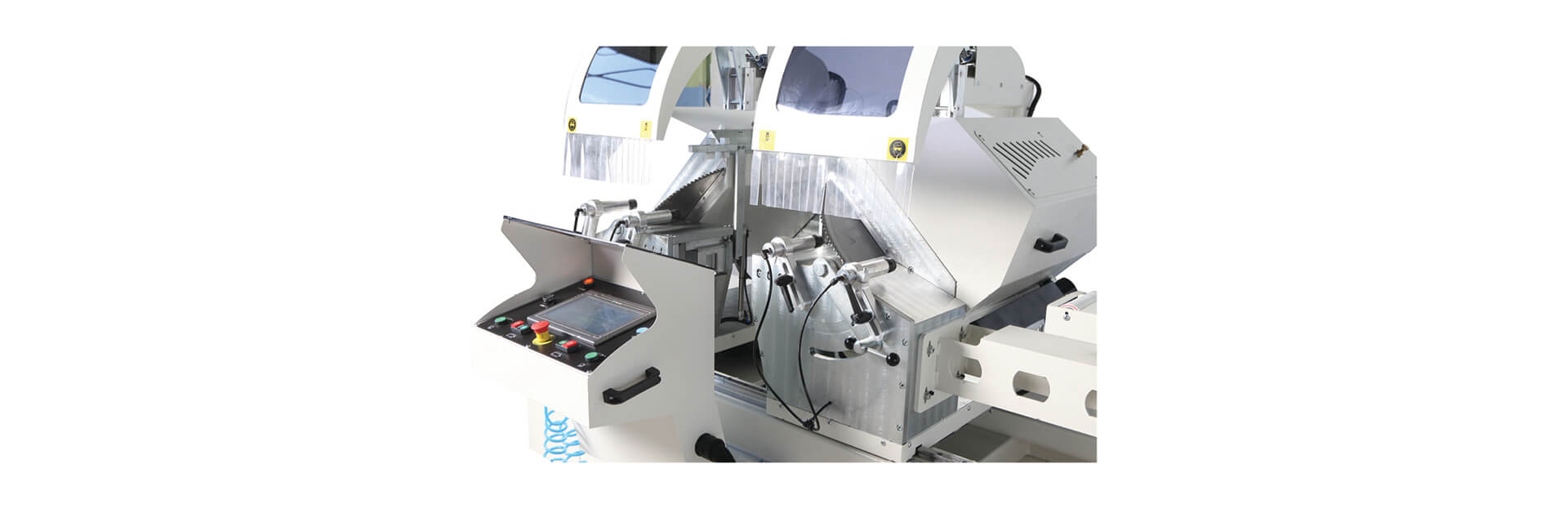

El panel de control también se coloca delante de la máquina de una manera que el operador puede utilizar más fácilmente.

axis_properties

Axis features

El segundo movimiento de la cabeza se logra moviendo el piñón en el engranaje helicoidal de engranaje helicoidal con el motor servo engranado y servo drive y empujando la cabeza en deslizadores lineales, alcanzando una precisión de 0,1 mm. / 1 m en las dimensiones de corte.45-90 grados se pueden ajustar automáticamente desde el panel de control, mientras que los grados intermedios se pueden ajustar manualmente.

standard_hardware

Standard Equipment

Panel táctil TFT-LCD de 10,2″.
Sistema de control PLC + 99999 PC memoria de corte.
Sierras de 500 mm.3.0 kW 2.800 rpm motores de sierra.
Ajuste manual de grados intermedios con movimiento de sierra radial y basculamiento neumático automático de las cabezas de corte a 45-90 grados.
Cubiertas de protección autodescendentes en ambas cabezas.
2 piezas cada unidad de sujeción de perfil horizontal.
Unidad de apoyo manual de perfil – 1 unidad.
Transportador conectado al cabezal móvil.

optional_equipment

Optional Accessories

Transferencia de datos desde programas de fabricación de ventanas.
Corte de perfiles de aluminio con función automática de corte por alimentación.
El orden y las dimensiones de los perfiles que se cortarán mediante el corte por prescripción se programan previamente y se cargan en la máquina.
1 unidad de compresión vertical.
Impresora de códigos de barras.
Panel HMI táctil de 15″.
Mecanismo hidroneumático de alimentación y dispositivo de lubricación por pulverización.
Corte de perfiles de aluminio con función automática de corte por alimentación.
