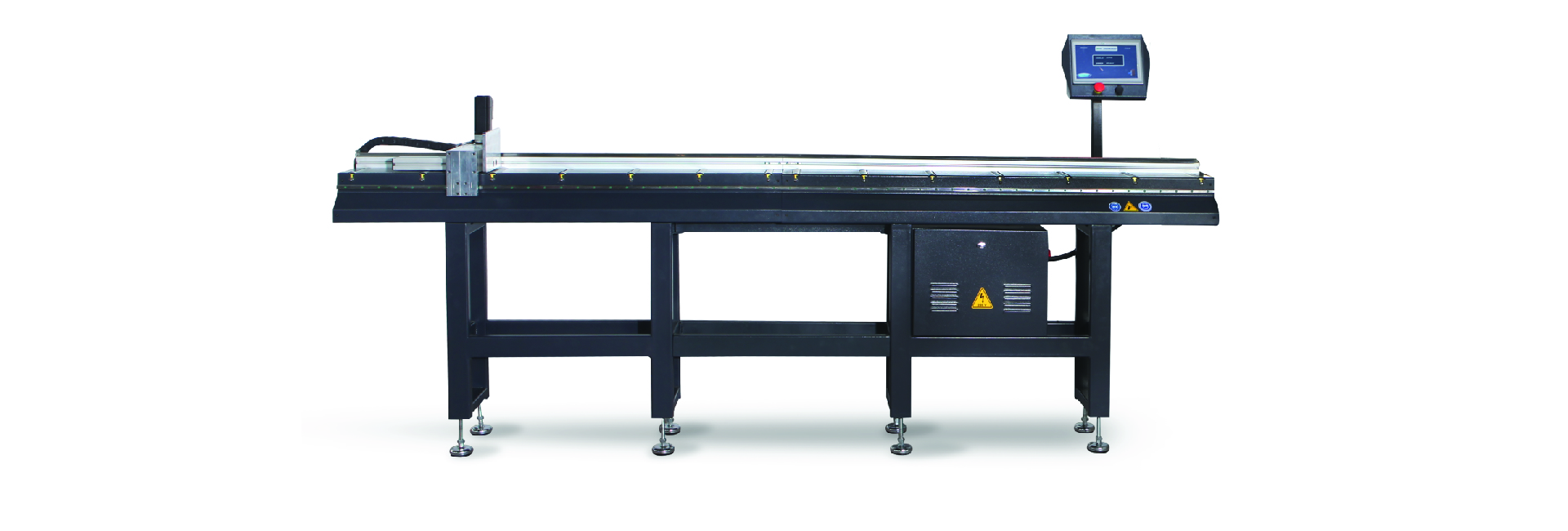

Sistema Electrónico de Medición MES 1500

Sistema Electrónico de Medición MES 1500

ALU

Sistema de Medición Digital

Nuestro sistema de medición digital tiene un sistema de posicionamiento que funciona con un servomotor. Este equipo tiene una tolerancia de trabajo de 0,1 mm y se puede adaptar a todo tipo de sierras de inglete simple, sierras de inglete doble y máquinas de corte similares. Gracias al panel táctil de 10,2” y al plc, se puede utilizar todo el software de producción de ventanas en este equipo. Los datos se transfieren a través de USB o LAN, o conexión wifi. El usuario no solo puede seguir la producción a través de la lista de corte que se muestra en el panel táctil, sino que también puede imprimir las etiquetas de las piezas cortadas. Ino Machinery produce máquinas precisas y precisas para la “industria del aluminio”.

product_long_description

Product Properties

Sistema de medición electrónico añadido al lado de las máquinas de corte de una sola cabeza.El panel táctil de 7″ pasa automáticamente a las dimensiones introducidas, los perfiles se cortan con precisión al tamaño correcto en función de estas dimensiones.Es posible para el operador introducir las dimensiones manualmente o transferir una lista de cortes preparada en la oficina a la máquina a través de cable LAN, USB o Wi-Fi.Después de cortar los perfiles, el código de barras también se puede pegar a través de la impresora de código de barras.Se puede hacer desde la derecha o la izquierda con alimentación.Al conectarse sincrónicamente con la sierra, también se puede hacer un corte automático de la unidad.

machinery_dimentions

Machine Dimensions

Dimensiones netas: 3.500 x 400 x 900 mm.
Dimensiones de embalaje 3.600 x 600 x 1.000 mm.
Peso: 100 Kgs.

profile_processing_software

Profile Machining Software

El software que puede imprimir códigos de barras leyendo datos de la lista de cortes está disponible como una opción.

processing_dimensions

Machining Dimensions

3 tamaños de corte diferentes: 3.000 mm. / 4.500 mm. / 6,000 mm.

body

Main Body

Cuerpo de torsión de chapa, sistema de transmisión con módulo sigma de aluminio. El chasis se procesa en otros modelos.

main_milling_motors

Spindles

Con la ayuda de un servomotor de 0,4 kW y servomotor, la correa se mueve sobre el transportador con una precisión de 0,1 mm.Opcionalmente disponible en un modelo impulsado por engranaje de basura y piñón.

electric_panel_and_control_terminal

Electrical Box and Controller Terminal

El panel eléctrico está montado en la parte posterior de la máquina.
Los botones de inicio también se colocan en la máquina a la altura de los ojos del operador de la manera más fácil de usar para el operador.

axis_properties

Axis features

Funciona de acuerdo con un sistema de retención que se mueve en un eje.

standard_hardware

Standard Equipment

Avance de perfil desde la izquierda.
Pantalla táctil de 7″.
Control PLC.
Conduciendo el pasillo directamente desde el motor cinemático con el sistema de transferencia de correa.
Rollos que no rayan el perfil con anodizado de aluminio.

optional_equipment

Optional Accessories

Construcción direccional de acuerdo con el perfil de alimentación de la derecha.
Transferencia de datos a través de USB.Transmisión de datos a través de cable LAN.
Transferencia de datos a través de Wi-fi.10.
Modificación del panel táctil de 2″.
Modificación del panel táctil de 15″.
Sistema alimentado por rosca de cremallera y piñón.
Función automática de alimentación de perfiles trabajando sincrónicamente con la máquina de sierra.
