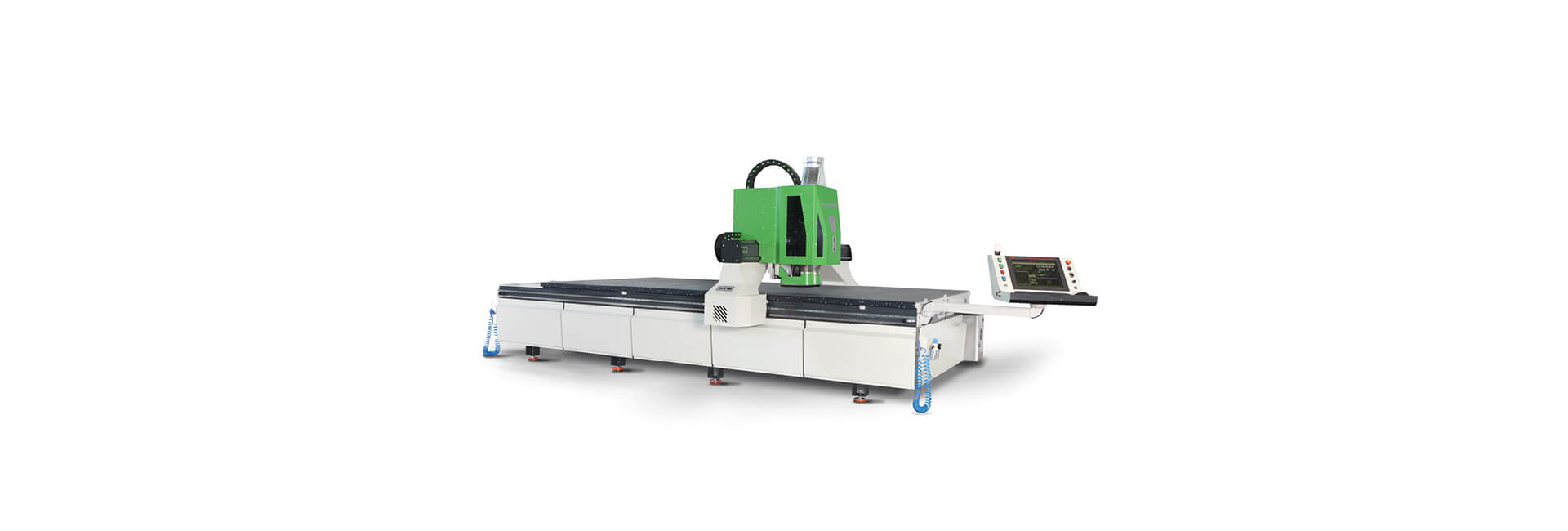

INO XQ 1665 Centro de Mecanizado de Paneles CNC de Doble Estación
Product Properties
Es un centro de mecanizado de paneles CNC que puede trabajar en estaciones dobles equipadas con mesa de vacío y cabezal de fresado.
El sistema de puente que lleva el cabezal de fresado se mueve con dos servomotores engranados en dos cabezales y se mueve con una precisión de 0,1 mm. / Los paneles de 1m.2 con un tamaño de 1.600 x 3.200 mm se colocan en la máquina y se procesan en doble lógica de estación. Mientras la máquina está procesando uno de los paneles, la carga o descarga se puede realizar en la otra estación. Es un modelo de trabajo de husillo con cambio de herramienta.
El motor de fresado principal realiza operaciones en el panel seleccionando las puntas de fresado apropiadas del cargador de cambio de herramientas integrado en el puente.Materiales que se pueden mecanizar en la máquina: panel compuesto de aluminio, panel compuesto de acero inoxidable, panel laminado compacto, panel de aluminio puro de hasta 20 mm de espesor de pared, panel de acrílico, MDF, madera y paneles similares.La mesa de vacío se divide en 4 partes separadas y cada cámara de vacío se puede controlar individualmente para procesar pequeñas partes de la manera más precisa.
Además, hay un sistema automático de apertura y cierre al vacío en el tamaño del panel que se procesa en la máquina. La máquina utiliza el sistema SMART TABLE como el primero en el mundo. Este sistema controla CÍNICAMENTE todas las cámaras de vacío y cables de acuerdo con el tamaño del panel que el fabricante está procesando, de acuerdo con la velocidad de operación, de acuerdo con el grosor del panel, sin dejar nada a la iniciativa del operador.
Profile Machining Software
Funciona con software personalizado para procesar el panel. Nuestro programa llamado CamBOX proporciona gran comodidad al personal de dibujo en el procesamiento de todo tipo de placas.
Al lanzar los planos DXF de los paneles directamente en el programa e introducir las líneas de mecanizado en ellos como diferentes planos, operaciones como la optimización del mecanizado, la optimización de trayectoria de herramienta, la optimización de placas y la determinación de trayectorias de herramienta se pueden hacer a través del programa.
Se pueden introducir las dimensiones de los desechos en la empresa y, si es necesario, se puede hacer una lista de optimización con todos los desechos.
El panel compuesto, HPL (laminado compacto) y las placas de aluminio relacionadas con el sector de la construcción macros especiales están disponibles.Nuevas macros se pueden crear según la demanda del cliente.
Main Body
Marco de acero soldado normalizado por tratamiento térmico.
El cuerpo principal de la máquina se mecaniza en el centro de mecanizado de acero CNC de 5 ejes.
Toda la carrocería está pintada con pintura electrostática en polvo.
La mayoría de las piezas mecánicas se mecanizan en nuestros propios centros de mecanizado CNC o se mecanizan sobre material fundido.
Durante el proceso de diseño, nuestro equipo de diseño prioriza la facilidad de uso y la ergonomía de las máquinas de los operadores.
En la estructura mecánica, no solo se utilizan acero y aluminio; al mismo tiempo, las piezas de fundición de fibra de vidrio también se utilizan para reducir el peso del puente de procesamiento y dar a la máquina un aspecto más estético.
Electrical Box and Controller Terminal
El panel eléctrico se coloca dentro del cuerpo de la máquina.
Ventilador forzado enfriado de serie, opcionalmente enfriado por aire acondicionado para climas cálidos.
El terminal de control también está diseñado como una unidad integrada en la máquina, está conectado al panel eléctrico por un cable interno.
Gracias a este posicionamiento, el operador controla la máquina mientras carga el panel.
En el terminal de control, hay una pantalla táctil de 10″, botón de encendido / apagado de la máquina, botones que mueven los ejes +/- , botones potenciómetros que administran la velocidad de progreso de la máquina, así como un teclado y un ratón.
Axis features
El eje X se mueve sobre los dientes de la ansia, piñón y deslizamientos lineales, con la ayuda de dos motores cinemáticos y cajas de cambios planetarias.La velocidad del eje es de 80 m./min.With la ayuda del motor cinemático y reductor planetario del eje Y, el movimiento de los craveli en la banda de rodadura, piñón y deslizamientos lineales.Velocidad del eje 65 m./minEl eje Z se mueve con un acoplamiento de reducción de 1/1 en un eje de 25 rodillos de 25 tornillos.Velocidad del eje 25 m./min.
Standard Equipment
Apertura y cierre automáticos de las zonas de vacío según el tamaño de la lámina a mecanizar con la ayuda del control CNC.
Ocho puntos de referencia neumáticos. Bomba de vacío de 305 m3.
7.5 kw 24.000 rpm ISO 30 husillo y 6-pack máquina de cambio de herramientas.
Lubricación de los cojinetes del eje.
Software CAD-CAM 3D.
Pantalla táctil de 15,6″.
