product_long_description

Product Properties

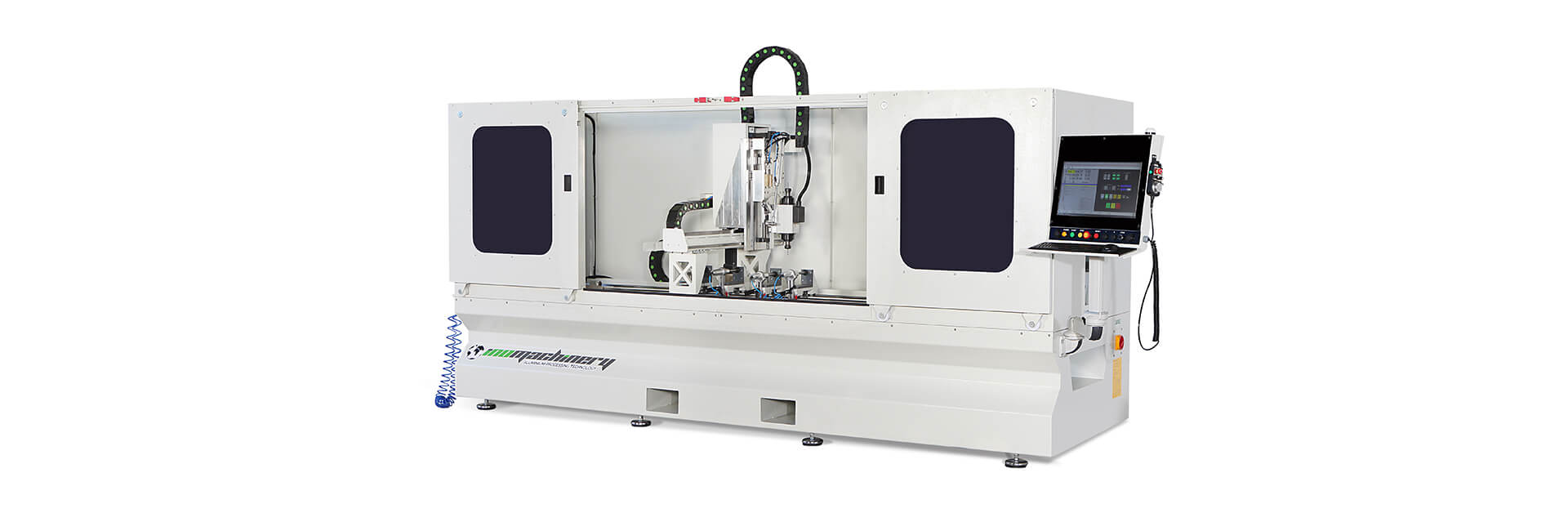

Es un centro de mecanizado de perfiles CNC de gabinete de diseño económico que se mueve en los ejes X-Y-Z.
Puede procesar perfiles de aluminio y PVC.
Está especialmente diseñado para perfiles de puerta y ventana.
Funciona libremente en los perfiles con el cabezal de fresado rápido moviéndose sobre el cuerpo de acero equipado con la unidad de control CNC y el servomotor. El punto de referencia al principio y al final de la máquina se quita manualmente y determina el punto cero de los perfiles.

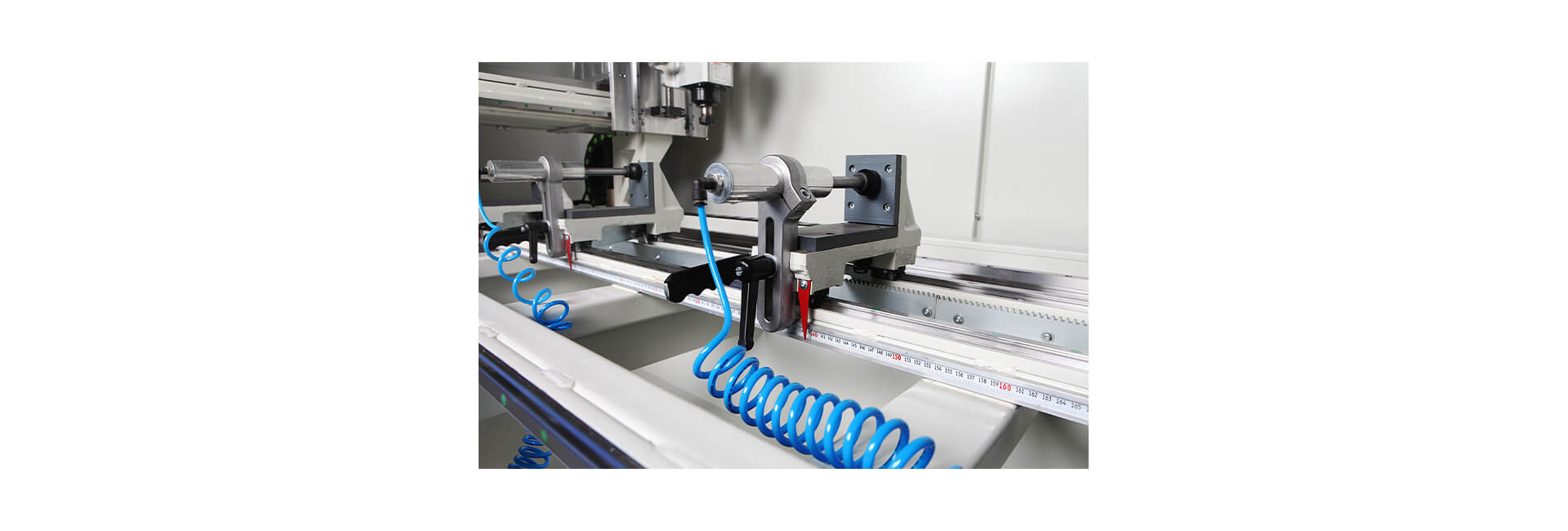

Las abrazaderas neumáticas de sujeción de perfil se ofrecen como estándar en la máquina en 4 piezas. Las ubicaciones de los vicios se determinan mediante el software de procesamiento de perfiles y se presentan al operador en la pantalla.
El operador cierra manualmente la cubierta de protección situada delante de la cabina durante el mecanizado de los perfiles y la abre manualmente cuando finaliza el proceso

machinery_dimentions

Machine Dimensions

Dimensiones netas: 4.125 X 1.466 X 2.073 mm.
Dimensiones del embalaje: 4.200 x 1.500 x 2.100 mm.
Peso: 1.800 Kgs.

profile_processing_software

Profile Machining Software

Funciona con un software personalizado para la fabricación de puertas y ventanas y toda la información sobre las posiciones de las abrazaderas, la orientación del perfil y el perfil se muestra al operador a través de su propia interfaz.
Gracias al software de procesamiento de perfiles, los dibujos dxf de los perfiles de puerta y ventana son importados por el software, se introduce el tamaño del perfil de puerta a procesar, luego se selecciona el tipo de bisagra, el tipo de cerradura en macros y el programa de procesamiento se imprime y se enumera en la interfaz del programa. A medida que cambian las longitudes del perfil, el software de procesamiento de perfiles coloca paramétricamente las mismas operaciones en diferentes longitudes, prepara el archivo de programa de procesamiento realizando todos los cálculos por sí mismo.

processing_dimensions

Machining Dimensions

La longitud de procesamiento del perfil es de 3.000 mm, con la ayuda del segundo bolardo puede procesar perfiles de hasta 6,0 metros. Las dimensiones de procesamiento del perfil son de 200 mm. X 175 mm por encima y después del perfil; Cuando se desea procesar el perfil desde la parte superior, posterior y frontal, es de 200 mm.X175 mm. Dentro de estas dimensiones, los perfiles industriales que atraen a todo tipo de perfiles o sectores del mueble se pueden procesar en producciones de puertas-ventanas y fachadas de aluminio, desde plegables, deslizantes hasta perfiles de pérgola.

body

Main Body

Marco de acero soldado normalizado por tratamiento térmico.
El cuerpo principal de la máquina se mecaniza en el centro de mecanizado de acero CNC de 5 ejes.
Toda la carrocería está pintada con pintura electrostática en polvo.
La mayoría de las piezas mecánicas se mecanizan en nuestros propios centros de mecanizado CNC o se mecanizan sobre material fundido.
Durante el proceso de diseño, nuestro equipo de diseño prioriza la facilidad de uso y la ergonomía de las máquinas de los operadores. En la estructura mecánica, no solo se utilizan acero y aluminio; al mismo tiempo, las piezas de fundición de fibra de vidrio también se utilizan para reducir el peso del puente de procesamiento y dar a la máquina un aspecto más estético.

main_milling_motors

Spindles

Está equipado con el dispositivo de trabajo de husillo bidireccional único de Ino. El cabezal de fresado rápido funciona a 3,0 kW 12.000 rpm con soporte de herramienta tipo ER 20 y está diseñado para funcionar tanto horizontal como verticalmente y en un ángulo fijo predeterminado. El husillo trabaja el perfil desde arriba cuando la cabeza está erguida, se inclina hacia un lado con la ayuda de un pistón neumático y maneja los perfiles, y con la ayuda de un interruptor especial, se activa a un nivel intermedio predeterminado y realiza las operaciones en ese grado intermedio. Gracias al programa Uni_Link, realiza operaciones en todo tipo de perfiles dentro de las dimensiones de procesamiento, especialmente perfiles de puerta y ventana, de una manera muy sencilla.

tool_change_magazine

Tool Changer Magazine

El cambiador de herramientas es manual.

electric_panel_and_control_terminal

Electrical Box and Controller Terminal

El panel eléctrico está integrado en la máquina.
Es un ventilador forzado enfriado como estándar, y opcionalmente puede ser enfriado por el montaje de alfombras para climas cálidos.
El terminal de control está conectado al lateral de la máquina. En el terminal de control, hay una pantalla de PC industrial, botón de encendido / apagado de la máquina, botones que mueven ejes +/- , botones potenciómetros que administran la velocidad de progreso de la máquina, así como el teclado y el ratón.

axis_properties

Axis features

Con la ayuda del motor servo del eje X y el reductor planetario, el movimiento de la crema en los dientes, los piñones y los deslizamientos lineales. Velocidad del eje 60 m./minCon la ayuda del servomotor del eje Y y el reductor planetario, el movimiento de los craveli en la banda de rodadura, piñón y deslizamientos lineales. Velocidad del eje 60 m./minEl eje Z se mueve en el eje del tornillo. Velocidad del eje 25 m./min.

standard_hardware

Standard Equipment

Dos puntos de referencia manuales.
4X Tornillo neumático con posicionamiento manual.
3.0 kw 12,000 rpm ER-20 husillo con cambio de herramienta manual.Cubierta de seguridad de la máquina móvil manual.
Lubricación de los cojinetes del eje.
Software CAD-CAM 3D.
Pantalla táctil Intel PC de 15,6″ + Windows10 con licencia

optional_equipment

Optional Accessories

Dispositivo de lubricación por pulverización.
Transferencia de información desde programas de ventanas (Orgadata, etc.) con lector de código de barras.
Vicio neumático extra.
Armario eléctrico de aire acondicionado.
