ALU

Centro de mecanizado de chapa de aluminio CNC

Perfecto mecanizado de 12 mm de hoja de aluminio sólido. El robusto cuerpo de máquina electrosoldado de Ino Machinery es capaz de mecanizar cualquier tipo de hoja de aluminio con el agarre de última generación mantenido por su tecnología de vacío patentada. El husillo de alta velocidad de 12 kW con 24.000 rpm corta la lámina tan suave que la superficie de corte se ve simplemente increíble. Varios tipos de procesamiento de ALUMINIO están disponibles a través de las tecnologías CNC de Maquinaria. INO es un productor de máquinas con sede en Turquía que utiliza la tecnología de alta gama que sirve a la industria del aluminio.

product_long_description

Product Properties

Es un centro de mecanizado de paneles CNC equipado con mesa de vacío y cabezal de fresado. El sistema de puente que lleva el cabezal de fresado se mueve con dos servomotores engranados en dos cabezales y se mueve con una precisión de 0,1 mm. / 1m.Es un modelo de trabajo de husillo con cambio de herramienta.
El motor de fresado principal realiza las operaciones en el panel seleccionando las puntas de fresado adecuadas del almacén de cambio de herramientas integrado en el puente.
Materiales que se pueden mecanizar en la máquina: panel compuesto de aluminio, panel compuesto de acero inoxidable, panel laminado compacto, panel de aluminio puro de hasta 20 mm de espesor de pared, panel de acrílico, MDF, madera y paneles similares. La mesa de vacío se divide en 4 partes separadas y cada cámara de vacío se puede controlar individualmente para procesar pequeñas partes de la manera más precisa. Además, hay un sistema automático de apertura y cierre al vacío en el tamaño del panel que se procesa en la máquina.
La máquina utiliza el sistema SMART TABLE como el primero en el mundo. Este sistema controla CÍNICAMENTE todas las cámaras de vacío y cables de acuerdo con el tamaño del panel que el fabricante está procesando, de acuerdo con la velocidad de operación, de acuerdo con el espesor del panel, sin dejar nada a la iniciativa del operador.

machinery_dimentions

Machine Dimensions

Dimensiones netas: 4.900 X 2.430 X 2.400 mm.
Dimensiones del embalaje: 5.600 x 1.850 x 2.000 mm.
Peso: 2.500 Kgs.

profile_processing_software

Profile Machining Software

Funciona con software personalizado para procesar el panel.
Nuestro programa llamado CamBOX proporciona gran comodidad al personal de dibujo en el procesamiento de todo tipo de placas.
Al lanzar los planos DXF de los paneles directamente en el programa e introducir las líneas de mecanizado en ellos como diferentes planos, operaciones como la optimización del mecanizado, la optimización de trayectoria de herramienta, la optimización de placas y la determinación de trayectorias de herramienta se pueden hacer a través del programa.
Se pueden introducir las dimensiones de los desechos en la empresa y, si es necesario, se puede hacer una lista de optimización con todos los desechos.
Están disponibles el panel compuesto, las placas HPL (Compact Laminate) y las placas de aluminio relacionadas con el sector de la construcción.
Se pueden crear nuevas macros según la demanda del cliente.

processing_dimensions

Machining Dimensions

Longitud de procesamiento neto: 4.000 / 4.500 mm.
Ancho de procesamiento neto: 1.600 / 2.100 mm.
Altura de procesamiento neto: 300 mm.

body

Main Body

Marco de acero soldado normalizado por tratamiento térmico. El cuerpo principal de la máquina se mecaniza en el centro de mecanizado de acero CNC de 5 ejes.
Todo el cuerpo está pintado con pintura electrostática en polvo. La mayoría de las piezas mecánicas se mecanizan en nuestros propios centros de mecanizado CNC o se mecanizan en material fundido.
Durante el diseño, nuestro equipo de diseño prioriza la facilidad de uso y la ergonomía de las máquinas por parte de los operadores.
En la estructura mecánica, no solo se utilizan acero y aluminio; al mismo tiempo, las piezas de fundición de fibra de vidrio también se utilizan para reducir el peso del puente de procesamiento y dar a la máquina un aspecto más estético.

main_milling_motors

Spindles

El puente está equipado con un husillo ISO 30 de 7,5 kW de potencia a 24.000 rpm y cambia automáticamente las herramientas a través de una rueda de cambio de 6 herramientas instalada debajo de este puente.

tool_change_magazine

Tool Changer Magazine

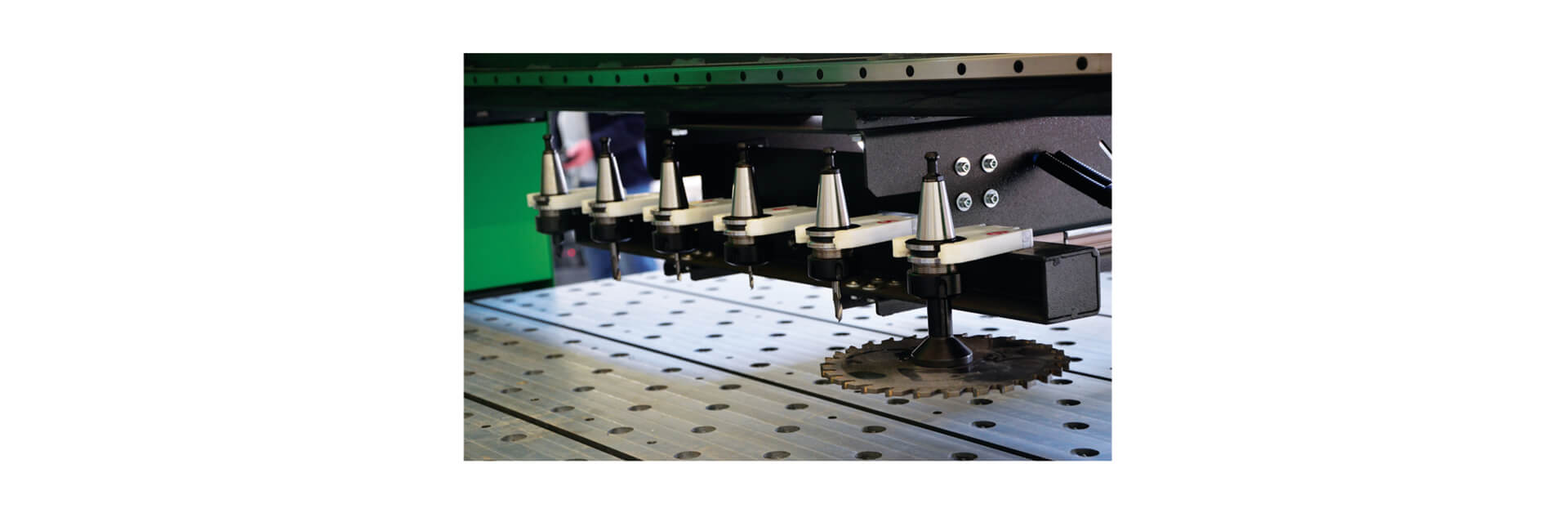

Cargador móvil neumático que se mueve junto con la máquina colocada debajo del puente de la máquina. Adecuado para herramientas tipo ISO30 y HSK F-63.

electric_panel_and_control_terminal

Electrical Box and Controller Terminal

El panel eléctrico se encuentra dentro del cuerpo de la máquina.Ventilador forzado enfriado de serie, opcionalmente enfriado por aire acondicionado para climas cálidos.El terminal de control también está diseñado como una unidad integrada en la máquina, está conectado al panel eléctrico por un cable interno.Gracias a este posicionamiento, el operador controla la máquina mientras carga el panel.En el terminal de control, hay una pantalla táctil de 10″, botón de encendido / apagado de la máquina, botones que mueven los ejes +/- , botones potenciómetros que administran la velocidad de progreso de la máquina, así como un teclado y un ratón.

axis_properties

Axis features

El eje X se mueve sobre los dientes de la ansia, piñón y deslizamientos lineales, con la ayuda de dos motores cinemáticos y cajas de cambios planetarias.La velocidad del eje es de 80 m./min.With la ayuda del motor cinemático y reductor planetario del eje Y, el movimiento de los craveli en la banda de rodadura, piñón y deslizamientos lineales.Velocidad del eje 65 m./minEl eje Z se mueve con un acoplamiento de reducción de 1/1 en un eje de 25 rodillos de 25 tornillos.Velocidad del eje 25 m./min.

standard_hardware

Standard Equipment

Apertura y cierre automáticos de las zonas de vacío según el tamaño de la lámina a mecanizar con la ayuda del control CNC.
Cuatro puntos de referencia neumáticos. Bomba de vacío de 305 m3.
7.5 kw 24.000 rpm ISO 30 husillo y 6-pack máquina de cambio de herramientas.
Lubricación de los cojinetes del eje.
Software CAD-CAM 3D.
Pantalla táctil de 15,6″.

optional_equipment

Optional Accessories

6 juegos de portaherramientas, alicates y plumillas.
Dispositivo de lubricación por pulverización.
Armario eléctrico de aire acondicionado.
Bomba de vacío extra.
