product_long_description

Product Properties

Máquina de corte de doble cabeza controlada por CNC con 600 mm de diámetro Mecanismo de sierra de marcha radial especial para perfiles de aluminio grandes.
Corte preciso de los perfiles de ambas cabezas al mismo tiempo abriendo las cabezas hacia adentro y desechando las sierras al mismo tiempo. Está especialmente diseñado para cortar los perfiles de la caja de grandes perfiles industriales con un ancho de perfil de hasta 650 mm, perfiles de serie deslizante ancha, serie hebessibe, 3-rail y deslizamiento ancho con mosquiteras a 45 grados.
Dos sierras con un diámetro de 600 mm son enfriadas por una unidad de lubricación por pulverización. Las cabezas pueden inclinarse 90 grados y hacia adentro a 45 grados.
Gracias a la computadora industrial con pantalla TFT-LCD táctil de 10,2″, el control de la máquina se ha simplificado al máximo, y el uso de menús como la introducción de listas de corte, la extracción de listas de optimización de los programas de optimización se ha hecho fácil de usar.

machinery_dimentions

Machine Dimensions

Dimensiones netas: 8.150 X 2.100 X 1.810 mm.
Dimensiones del embalaje: 8.500 x 1.800 x 1.600 mm.
Peso: 3.700 Kgs.

profile_processing_software

Profile Machining Software

Un software de control de corte de perfil se opera en la máquina a través de un panel táctil.
La máquina se opera introduciendo la longitud del perfil y los ángulos de corte que se cortarán en la pantalla.
Es posible importar datos de los programas de fabricación de ventanas a la máquina en formato .csv a través de cable USB o LAN o Wi-Fi, para cortar a través de la lista e imprimir códigos de barras en cada perfil de corte.
Gracias al software de procesamiento de perfiles especial de Ino Makine, es posible combinar las máquinas de corte con los centros de mecanizado y comunicar las máquinas de diferentes marcas entre sí.

processing_dimensions

Machining Dimensions

La máquina, que tiene una longitud de corte neta de 6.500 mm, puede dimensionar perfiles de hasta 12.000 mm de longitud con soporte de software.Según el diagrama de corte, la altura de corte es de 200 mm, la anchura de corte es de 650 mm.El tamaño de corte más grande de acuerdo con el diagrama de corte es de 45 grados: 140 X 410 mm.El tamaño de corte más grande de acuerdo con el diagrama de corte es de 90 grados: 200 X 380 mm.El tamaño de corte neto a 90 grados cuando las dos cabezas están cerca entre sí: 500 mm.The a 45 grados hacia el interior cuando se aproximen: 500 mm.

body

Main Body

Marco de acero soldado normalizado por tratamiento térmico. El cuerpo principal de la máquina se mecaniza en el centro de mecanizado de acero CNC de 5 ejes.
Todo el cuerpo está pintado con pintura electrostática en polvo. La mayoría de las piezas mecánicas se mecanizan en nuestros propios centros de mecanizado CNC o se mecanizan en material fundido.
Durante el proceso de diseño, nuestro equipo de diseño prioriza la facilidad de uso y la ergonomía de las máquinas de los operadores. En la estructura mecánica, no solo se utiliza acero y aluminio; al mismo tiempo, las piezas de fundición de fibra de vidrio también se utilizan para reducir el peso del puente de procesamiento y dar a la máquina un aspecto más estético.

main_milling_motors

Spindles

4.0 kW 3.000 rpm motores de sierra.Tamaño de sierra: 600 mm.

electric_panel_and_control_terminal

Electrical Box and Controller Terminal

El panel eléctrico está soldado a la parte posterior de la máquina.

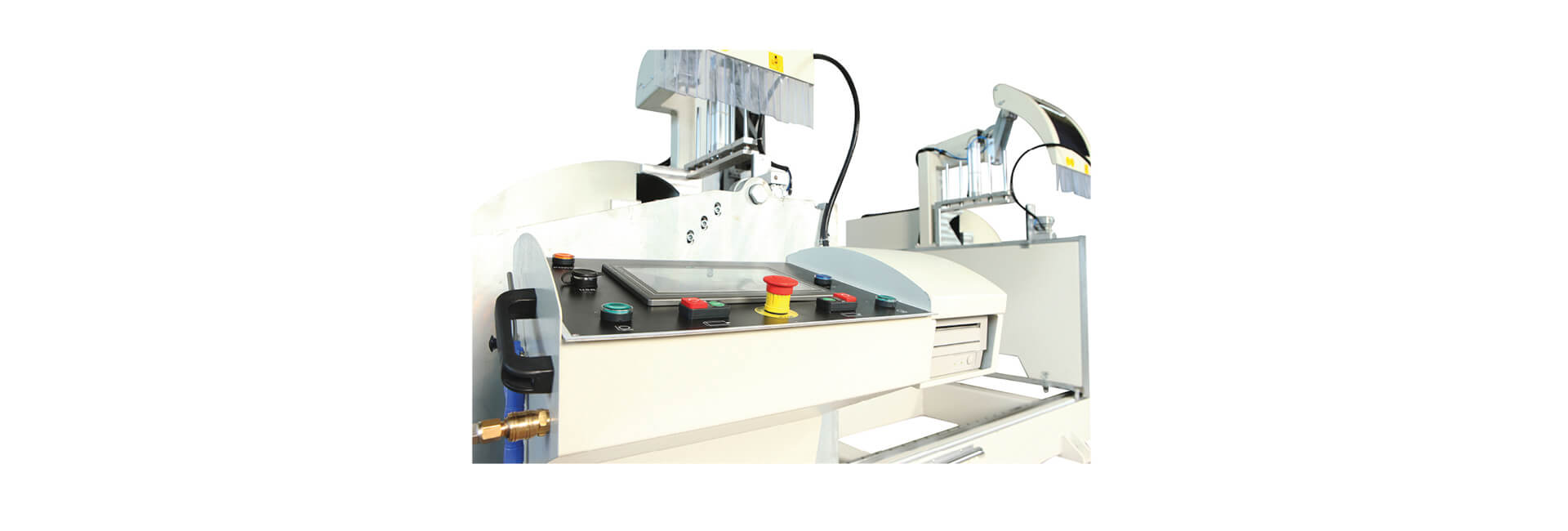

El panel de control también se coloca delante de la máquina de una manera que el operador puede utilizar más fácilmente.

axis_properties

Axis features

El segundo movimiento de la cabeza se logra moviendo el piñón en el engranaje helicoidal de engranaje helicoidal con el motor servo engranado y servo drive y empujando la cabeza en deslizadores lineales, alcanzando una precisión de 0,1 mm. / 1 m en las dimensiones de corte.90 grados y 45 grados hacia dentro se ajustan automáticamente desde el panel de control.

standard_hardware

Standard Equipment

Panel táctil TFT-LCD de 10,2″.Sistema de control PLC + 99999 pcs memoria de corte.600 mm sierras.4.0 kW 3,000 rpm sierra motores.
Enfriamiento automático de sierras con unidad de lubricación por pulverización.
Superficie de corte muy limpia con movimiento de sierra radial (caminante) y mecanismo de alimentación hidroneumático.
Pinzamiento automático de los cabezales de corte neumáticamente a 45-90 grados.
Corte de perfiles de aluminio con función automática de corte por alimentación.
Cubiertas protectoras autodescendentes en ambas cabezas.2 unidad de compresión horizontal y 1 unidad de compresión de perfil vertical.
Unidad de soporte de perfil manual – 4 pcs.Conveyor conectado a la cabeza móvil.

optional_equipment

Optional Accessories

Transferencia de datos desde programas de fabricación de ventanas.
El orden y las dimensiones de los perfiles que se cortarán mediante el corte por prescripción se programan previamente y se cargan en la máquina.
Posibilidad de añadir unidades a los motores de sierra y ajustar las velocidades de sierra desde el panel táctil entre 500-3.000 rpm.
Apoye el transportador a la cabeza fija.
Unidad de impresión de códigos de barras.
Panel HMI táctil de 15″.
