Sierra de inglete sencillo INO | Máquina de sierra de corte de aluminio

Nuestra sierra de inglete simple para cortar perfiles de aluminio entre 0 y 135 grados con hoja de sierra de 450 mm. El avance de sierra es soportado por cilindro hidroneumático y motor de 3 kW con 3.000 rpm. La máquina tiene un sistema de medición manual de 3 metros de serie; en este video se conecta un sistema de medición opcional de 6 metros. El refrigerante de pulverización por pulverización, la cubierta de seguridad de apertura y cierre automático con pistón neumático, valla trasera móvil y transportador de rodillos de alimentación son el equipo estándar incluido.

product_long_description

Product Properties

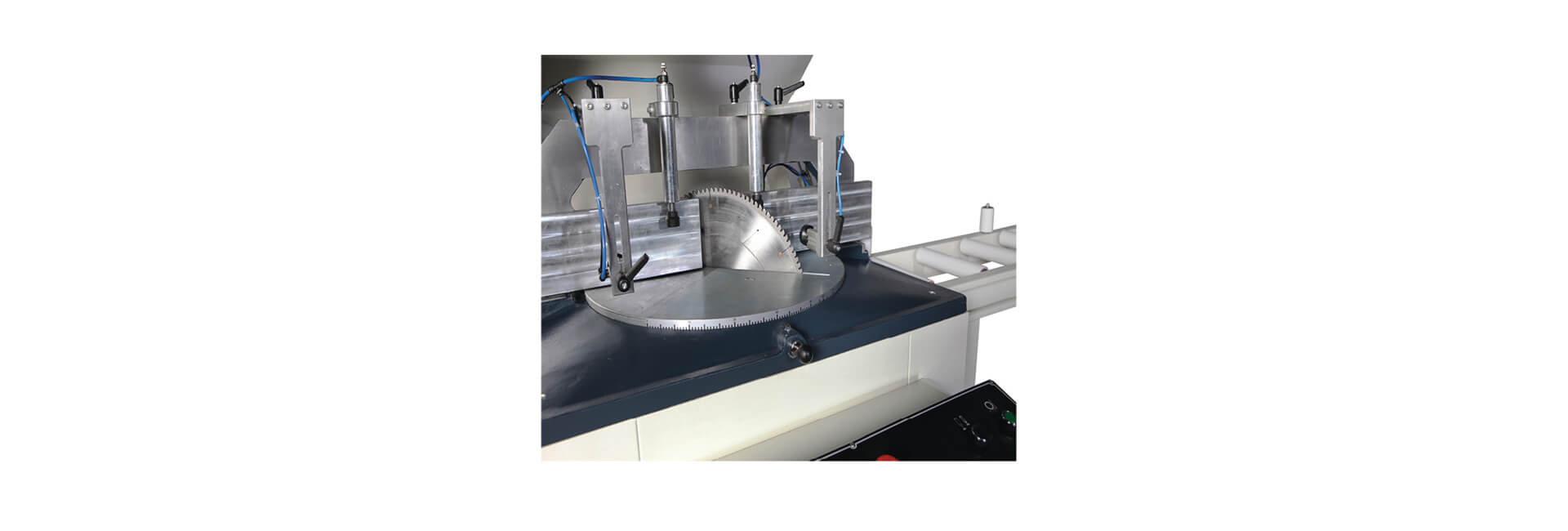

Es una máquina de corte de una sola cabeza con una sierra de 450 mm que sale de la parte inferior.
La mesa de la que sale la sierra se mueve manualmente entre 0-135 grados a la derecha y a la izquierda.0 grados tiene un mecanismo de angulación anclado que encaja en su lugar a 15 y 45 grados en ambos lados.
Con la excavadora trasera moviéndose hasta 100 mm, los perfiles de diferentes anchuras pueden cortarse o segarse a cero grados.
El motor de sierra de 1,5 kW gira a 2.800 rpm.
Los sistemas de doble botón de sierra van hacia arriba con el operador sosteniendo ambas manos en la máquina. La cubierta de protección se abre y se cierra manualmente, y gracias al interruptor de protección, se evita que el motor se ponga en marcha cuando la cubierta está abierta.

machinery_dimentions

Machine Dimensions

Dimensiones netas: 4.500 X 1.000 X 1.050 mm.
Dimensiones del embalaje: 1.250 x 850 x 950 mm.
Peso: 190 Kgs.

processing_dimensions

Machining Dimensions

Diámetro de la hoja de sierra 450 mm.
Ancho máximo del perfil a cortar: 290 mm.
Altura máxima del perfil a cortar: 135 mm.
Diámetro máximo del perfil a cortar: 140 mm.

body

Main Body

Marco de acero soldado normalizado por tratamiento térmico.
El cuerpo principal de la máquina se mecaniza en el centro de mecanizado de acero CNC de 5 ejes.
Toda la carrocería está pintada con pintura electrostática en polvo.
La mayoría de las piezas mecánicas se mecanizan en nuestros propios centros de mecanizado CNC o se mecanizan sobre material fundido.
Durante el proceso de diseño, nuestro equipo de diseño prioriza la facilidad de uso y la ergonomía de las máquinas de los operadores. En la estructura mecánica, no solo se utiliza acero y aluminio; al mismo tiempo, las piezas de fundición de fibra de vidrio también se utilizan para reducir el peso del puente de procesamiento y dar a la máquina un aspecto más estético.

main_milling_motors

Spindles

Potencia de la hoja de sierra: 1.5 kW en correa accionado 2.800 rpm.

tool_change_magazine

Tool Changer Magazine

La caja eléctrica está soldada en la parte posterior del cuerpo de la máquina.
El terminal controlador también está conectado en la máquina.
El operador puede alcanzar todos los botones, y el perfil desde el mismo lugar que se encuentra.

electric_panel_and_control_terminal

Electrical Box and Controller Terminal

El panel eléctrico está montado en el lateral de la máquina. Los botones de inicio también se colocan delante de la máquina de una manera que el operador puede utilizar más fácilmente.

axis_properties

Axis features

Hay un sistema de medición manual de 3 metros junto a la máquina. El operador ajusta la longitud desde allí, luego ajusta el ángulo de la tabla, comprueba si los pistones están en la posición correcta en relación con el ángulo y luego corta el perfil con la ayuda de ambas manos.

standard_hardware

Standard Equipment

Teclado de control que consta de botones manuales.
Sistema de control PLC y control manual.
Sierra de 450 mm.
1.5 kW 2,800 rpm motor de sierra.
Enfriamiento automático de la sierra con una unidad de lubricación por pulverización.
El mecanismo de la sierra que sale de la parte inferior.
Cubierta de protección con movimiento manual.
Grupo de compresión de perfiles formado por dos pistones verticales.
Sistema de medición de 3,0 metros y transportador de alimentación de 3,0 metros.

optional_equipment

Optional Accessories

MES 1500 Sistema electrónico de medición 3/4.5/6 metros.
